Constructeur : Commodore Business Machines Inc. (West Chester, Pennsylvania, USA)
Date de sortie : 1987
Référence : C 128D
Processeur : MOS 8502 à 0,985 MHz ou 1,97 MHz selon l'affichage 40 ou 80 colonnes (PAL)
(respectivement 1,02 et 2,04 MHz en NTSC)
Z80 à environ 2 MHz (l'horloge est de 4 Mhz mais active uniquement pendant l'état bas de la fréquence du BUS principal)
Mémoire : RAM 128 Ko
VRAM 16 Ko
ROM 80 Ko (20 Ko/C64, 56 Ko/C128, 4 Ko/boot Z80)
Affichage : Texte : 40 x 25 ou 80 x 25
Graphique : 160 x 200 ou 320 x 200
640 x 200 (modes 80 colonnes)

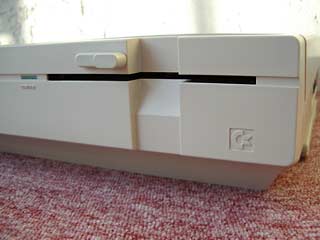

Stockage : Lecteur de disquette 5"1/4 intégré (modèle 1571) de 340 Ko
Interface pour lecteur de cassettes
Software : Basic version 2 (mode C64)
Basic version 7 (mode C128)
CP/M 3.0 sur disquette
Particularité : Le processeur fonctionne à 0,985 ou 1,97 MHz selon le mode d'affichage 40 ou 80 colonnes (valeur pour le modèle PAL).
Le C128 peut fonctionner sous 3 modes:
- mode C128 en 40 ou 80 colonnes.
- mode C64 (taper GO64 ou maintenir C= enfoncé au boot.
- mode CP/M (mettre la disquette CP/M Plus 3.0 au boot.



 Du coté de la technique

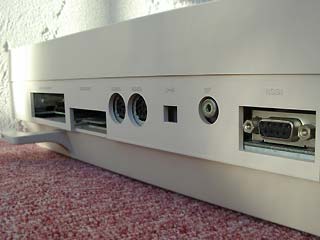

La sortie audio et vidéo (modèle PAL) :
1. Luminance
2. Masse
3. Audio (OUT)
4. Vidéo composite
5. Audio (IN)
6. nc.
7. nc. / +5V?
8. Chrominance

La sortie RGB:
1-2. Masse
3. Rouge
4. Vert
5. Bleu
6. Intensité
7. Monochrome?
8. Synchro horizontale
9. Synchro verticale
